发明专利外固定架

专利踝架

五研独家产品组合式三维骨科牵引固定架，秉承Ilizarov技术理念。采用环形结构为主，具有专利保护，组装简便，穿针便捷，适合各种骨折、畸形矫正、肢体延长等手术。

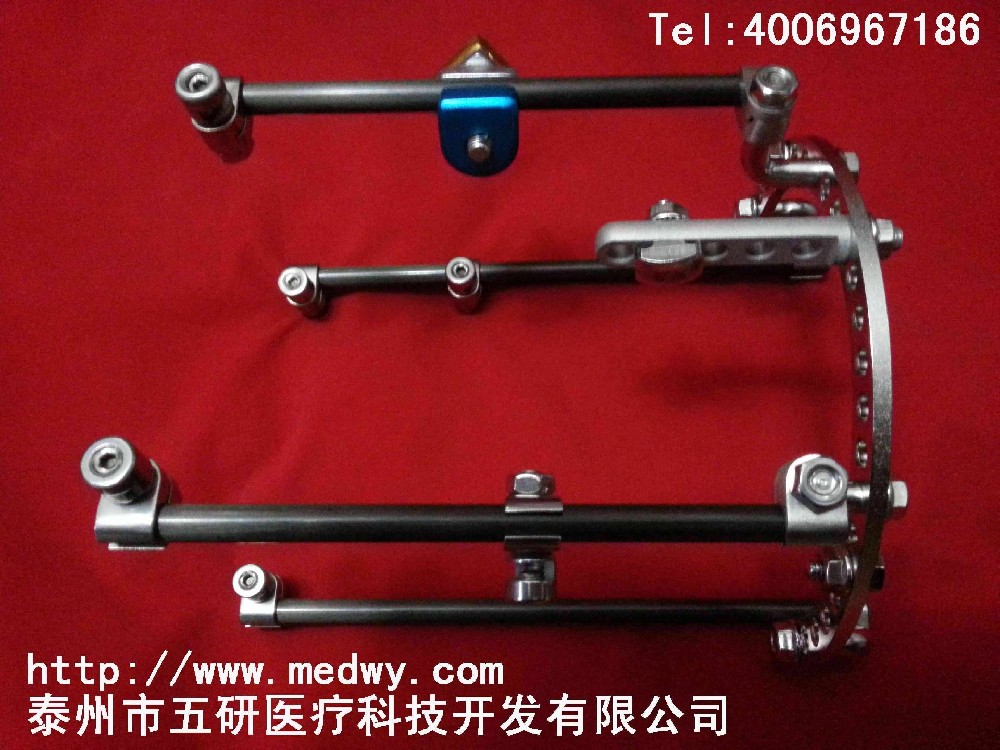

踝关节多功能外固定器是应中国中医科学院《正骨手法配合外固定器顶针固定治疗三踝骨折规范化研究课题组》要求，与国内外外固定器械专家共同设计完成的。来源于三踝骨折外固定器的设计理念，采用不锈钢、碳纤维制成。具有轻便、多维灵活穿针固定的优势。由半环、增高柱和锁针器构成。是五研公司独家产品（实用新型专利号：ZL201120223767.2；发明专利号：ZL201110178076.X），适合于三踝骨折、双踝骨折和pilon骨折等关节部位骨折的微创治疗，手术不切开骨折部位或用很小的手术切口就能完成，骨折愈合快、不需要二次手术取出内固定。

新型外固定架治疗三踝骨折脱位的新方法    复位过程包括：整体复位、局部复位、器械辅助复位三部分。    穿针及固定方法包括：整体复位穿针固定、下胫腓分离的穿针固定、外踝骨折的穿针固定、后踝骨折的穿针固定、内踝骨折的穿针固定和穿针顺序六部分。    1、一种组合式踝关节三维牵引固定架，其特征在于：主要包括马蹄型环(1)和四根碳纤维连接杆(17,18,19,20)，所述马蹄型环上沿弧线方向设有多个通孔，靠近马蹄型环开口处左、右两端的第一、二通孔(2,3)上分别连接第一、二碳纤维连接杆(17,18)的一端，第一、二碳纤维连接杆的另一端分别连接第一、二锁针螺钉(21,22)，第一克氏针(29)依次穿过第一锁针螺钉(21)、跟骨、第二锁针螺钉(22)并锁紧在第一、二锁针螺钉上；靠近马蹄型环中部的第三、四通孔(4,5)上分别连接第三、四碳纤维连接杆(19,20)的一端，第三、四碳纤维连接杆的另一端分别连接第三、四锁针螺钉(23,24)，第三、四碳纤维连接杆分别位于马蹄型环的左、右两部分，第二克氏针(30)依次穿过第三锁针螺钉(23)、跖骨、第四锁针螺钉(24)并锁紧在第三、四锁针螺钉上；马蹄型环左端至第三通孔(4)之间和马蹄型环右端至第四通孔(5)之间的第五、六通孔(6,7)上分别设有第七、八锁针螺钉(27,28)，第三克氏针(31)依次穿过第七锁针螺钉、胫骨、第八锁针螺钉并由螺母锁紧第七、八锁针螺钉将第三克氏针压紧在马蹄型环端面上；第一、二碳纤维连接杆上设有一个或多个第五锁针螺钉(25)，第五锁针螺钉上锁紧有固定骨折块的第一顶针(32)。    2、根据权利要求1所述的组合式踝关节三维牵引固定架，其特征是：所述锁针螺钉呈螺钉结构，锁针螺钉靠近其螺栓部分的端面上均设有穿针槽(34)。    3、根据权利要求2所述的组合式踝关节三维牵引固定架，其特征是：所述锁针螺钉的螺栓穿过上、下连杆夹(15,16)由螺母锁紧夹紧在碳纤维连接杆上。    4、根据权利要求2所述的组合式踝关节三维牵引固定架，其特征是：所述马蹄型环(1)中间部位的第七通孔(8)经过螺栓连接L型连接座(13)，第六锁针螺钉(26)的螺栓穿过上、下连杆夹(15,16)由螺母夹紧在L型连接座的连接杆(14)上，第六锁针螺钉上锁紧有穿透胫骨的第二顶针(33)。    5、根据权利要求1所述的组合式踝关节三维牵引固定架，其特征是：所述四根碳纤维连接杆分别经L型连接杆连接在马蹄型环上的通孔上，L型连接杆一端穿过上、下连杆夹由螺母夹紧在碳纤维连接杆上，另一端经螺母锁紧在马蹄型环上的通孔上。    6、根据权利要求1所述的组合式踝关节三维牵引固定架，其特征是：所述马蹄型环上所有通孔为圆型孔、腰型孔中任意一种或任意组合。

专利腕架

1、一种组合式腕关节三维牵引固定架，其特征在于:主要包括一根碳纤维和一根硬铝连接杆和两只弧型环，两只弧型环沿弧线方向的端面上均设有多个通孔，每根碳纤维连接杆的两端分别锁紧连接于两只弧型环相对应的通孔上，每个弧型环上均设有两只锁针螺钉，锁针螺钉靠近其螺栓部分的端面上均设有穿针槽，锁针螺钉的螺栓经螺母锁紧在弧型环上，第一克氏针依次穿过第一弧型环上的第一锁针螺钉穿针槽、掌骨颈、第二锁针螺钉穿针槽并由螺母锁紧第一、二锁针螺钉的螺栓将第一克氏针压紧在第一弧型环上，第二克氏针依次穿过第二弧型环上的第三锁针螺钉穿针槽、桡骨、第四锁针螺钉穿针槽并由螺母锁紧第三、四锁针螺钉的螺栓将第二克氏针压紧在第二弧型环上。

桡骨远端骨折术前

桡骨远端骨折术后

桡骨远端骨折术前           桡骨远端骨折术后

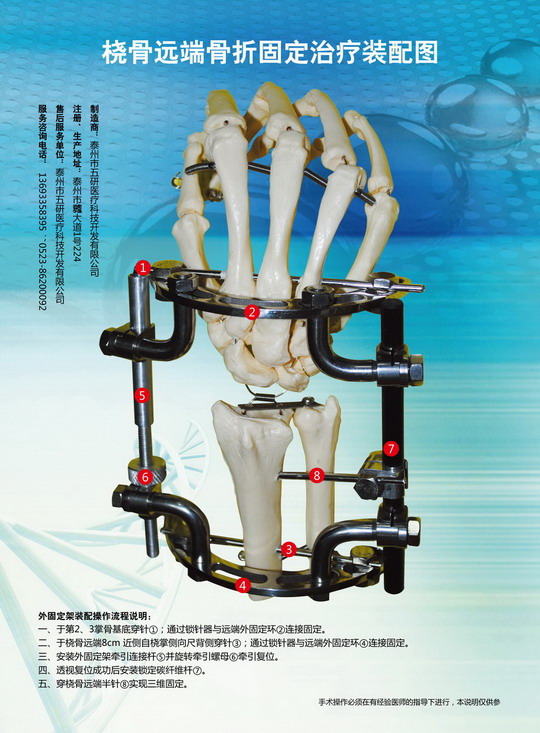

五研独家产品组合式腕关节骨外定架，具有专利保护

组装简便，穿针便捷，适合各种桡骨远端骨折及腕部矫形。断端无X线遮挡。

马蹄半环小腿架构型

半环构型，适合胫骨骨折加压固定及骨延长。

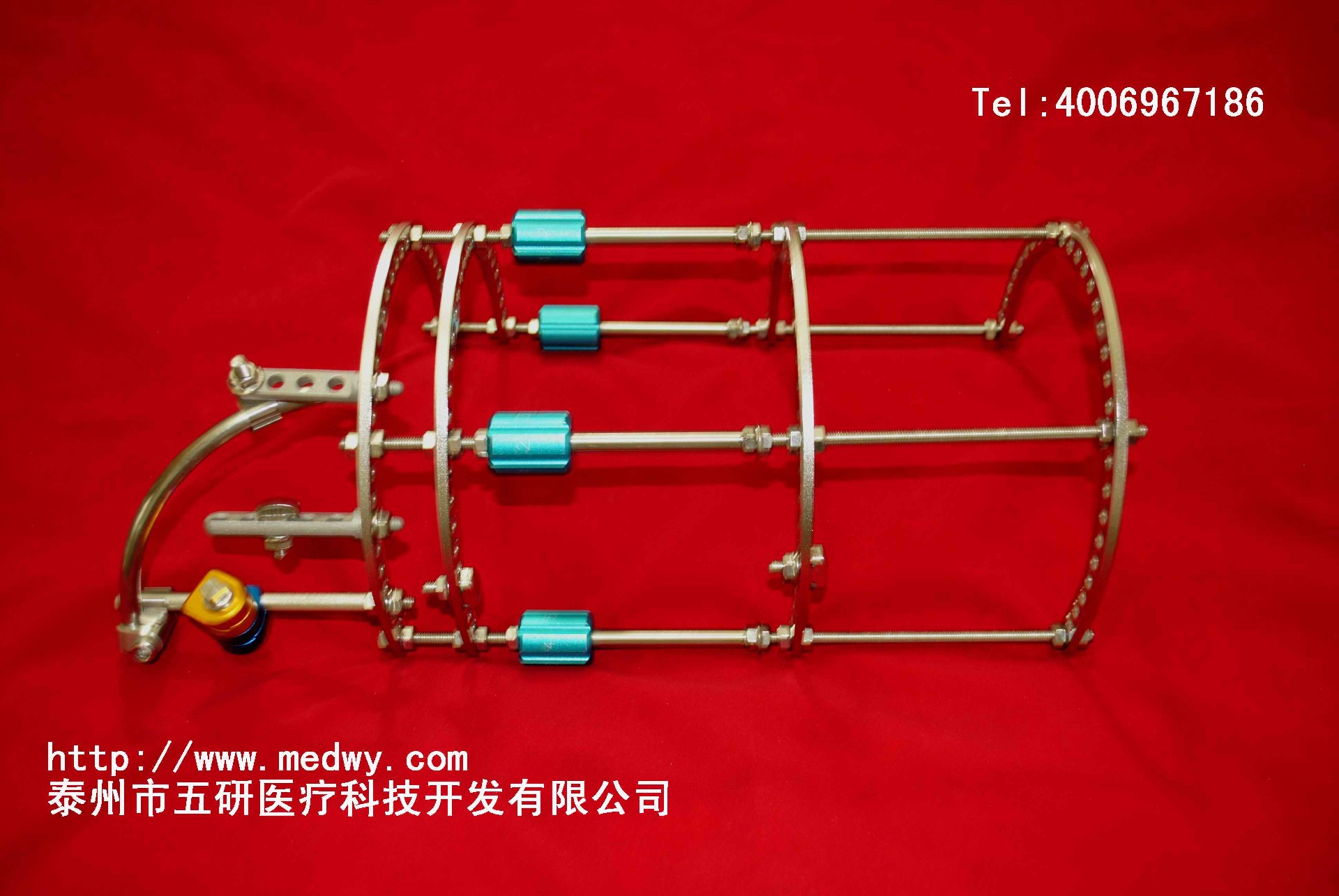

改良马蹄半环型股骨延长外固定架
