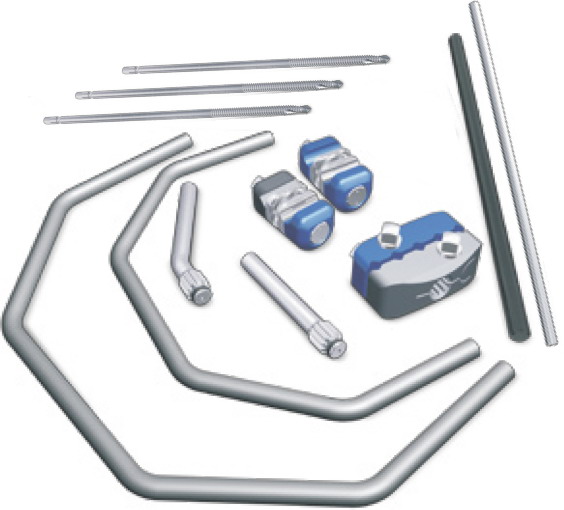

史塞克外固定架组件

在设计中应用弹簧载荷咬合机制，提高了操作处理和缩短了术中操作时间；合理的设计提供了最佳的稳定性和弹性能。

针对骨折方式的复杂与软组织缺失性进行合理设计。不同颜色代码部件更便于术中操作与管理；更容易的进入软组织，有利于术后护理；合理的设计及部件激光刻录的目录编号和批号，改善了医院库存管理和跟踪。

产品详情

在设计中应用弹簧载荷咬合机制，提高了操作处理和缩短了术中操作时间；合理的设计提供了最佳的稳定性和弹性能。

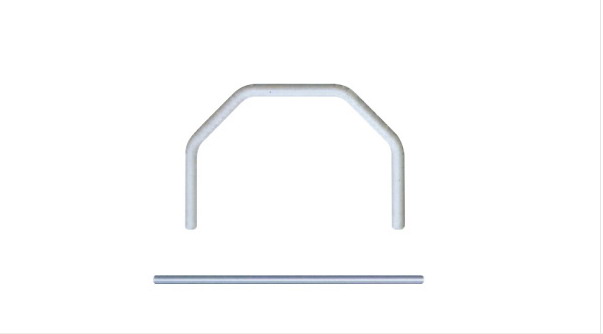

硬铝轻型连接杆使病人感到舒适，使外科医生组装容易。铝杆质地轻，方便使用。

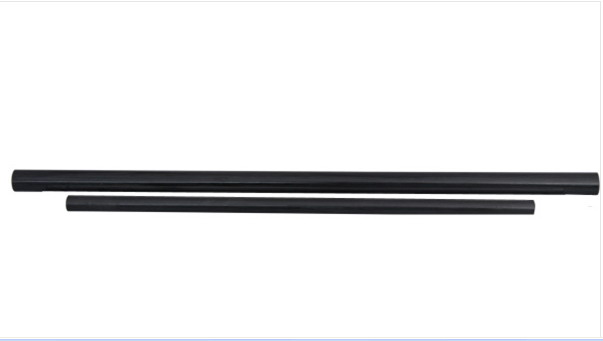

碳纤维材料的连接杆。骨折视野清晰可见归功于碳纤维连接杆的使用，它允许用X射线从任一角度下观察骨折，而常规的框架在该角度下具有阻挡作用。

轻型连接杆（碳纤维）使病人感到舒适，使外科医生组装容易。碳纤维连接杆属于一次性的。

针-杆固定夹是专门用来提供多种单针布局方式。完全可调节的侧向和旋转的单针布局。允许三维旋转。为了适应于多种类型的骨折、骨质和框架的需求，本设计允许使弹簧载荷预咬合机制固定方式，确保固定钢针牢固抓持。可以接受8mm不锈钢、铝或碳纤维材料的连接杆。柔和的弧圆型设计避免给病人造成附着或撞击损伤的危险。

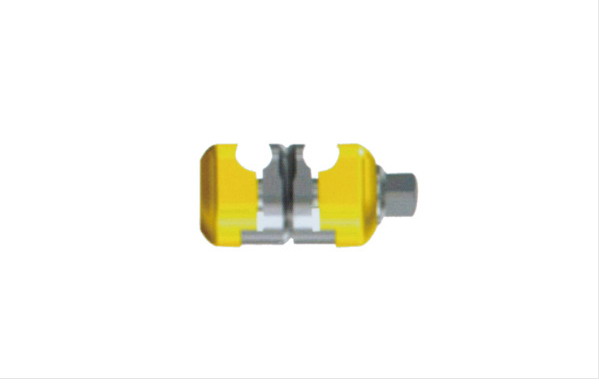

杆-杆固定夹的设计就是为了满足在使用时有优良稳定性部件的灵活性。在拧紧之前，弱簧载荷预咬合机制确保与连接杆牢固的抓持。允许完全的三维旋转。在夹钳之间的放射锯齿状设计提供了优良的旋转稳定性、接杆之间允许术后解剖学矫正。

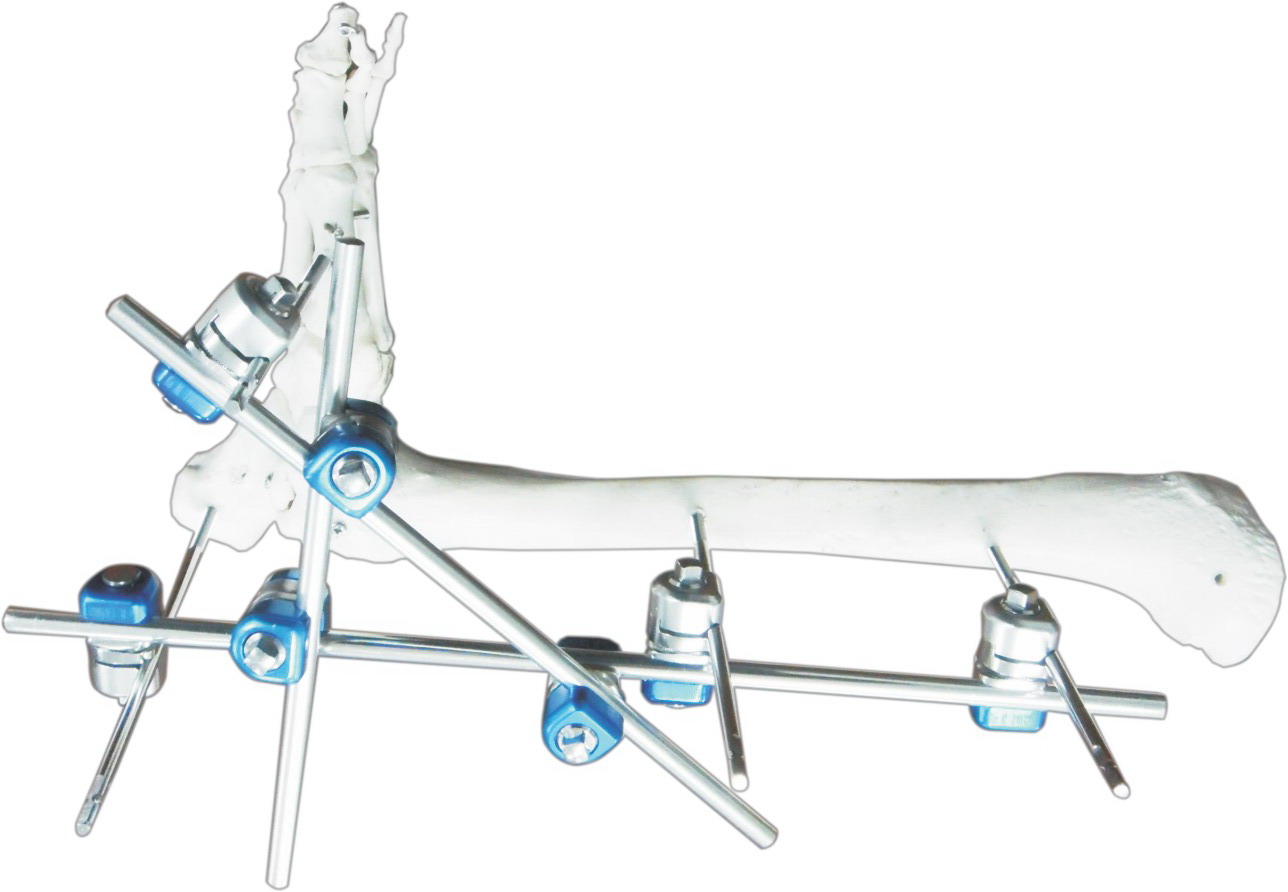

踝关节固定框架

对于关节内踝部骨折的固定需要最小的外固定，可能的情况下结合内固定方法。

在胫骨骨干和根骨处使用5mm自钻自攻钢针进行独立针布局。在第一跖骨处使用4mm自钻自攻钢针进行独立的钢针布局。使用针-杆固定夹所有的单针与8mm连接杆接起来。然后再用杆-杆固定夹将8mm杆连接起来。

假如需要更高的稳定性或必须稳定固定骨折，可以再添加额外两个固定夹-杆固定夹和一根8mm连接杆连接到两连接杆上，构成三角形框架增加稳定性。

搭配数量

8# 双杆固定夹 4个

8# 针杆固定夹 3个

8# 连接杆 3根

5mm自攻自钻钢针 4根

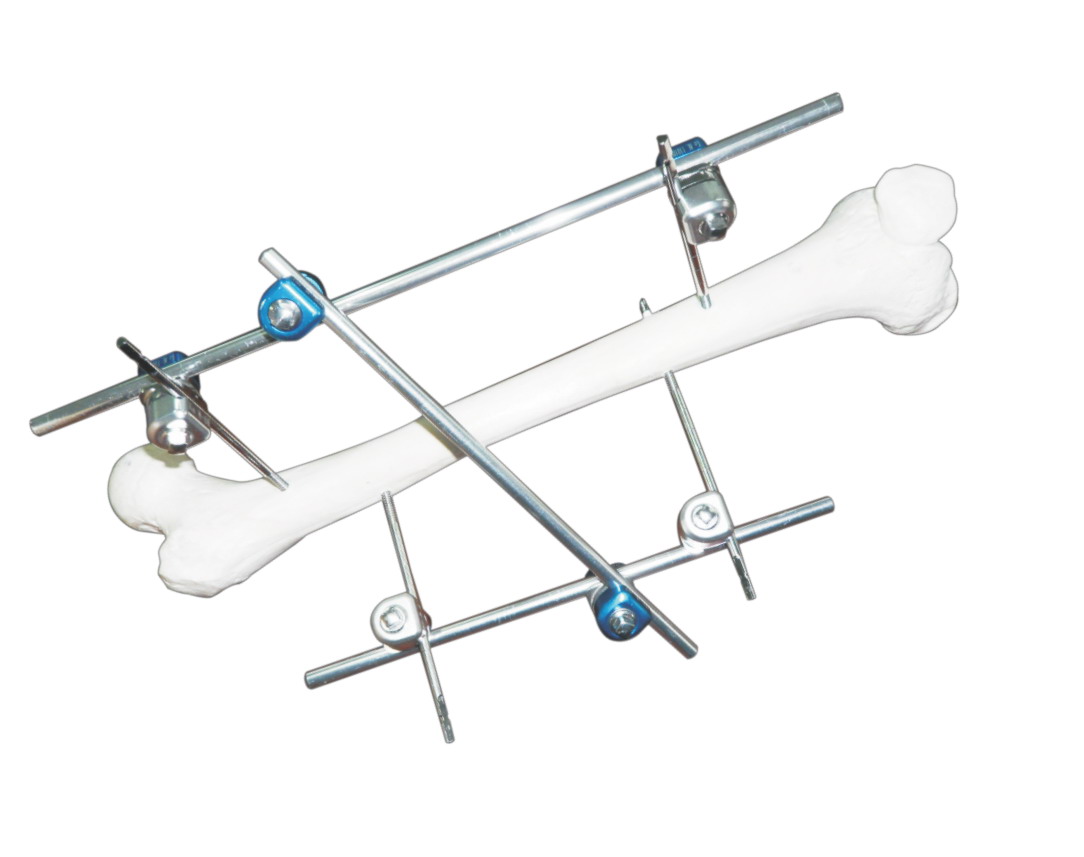

股骨框架

适合股骨干骨折固定。

建议将该框架用于具有多处创伤的病人和三级开放性骨折，而内固定方法是否能够使用仍旧不确定的固定。

使用两个钢针固定夹组件和以倒“v”字型方式放置的4个30度支柱在股骨骨干的侧面进行经典的平行的5mm自攻自钻钢针布局。

钢针固定夹组件组件应该作为针插入的导向器以确保平行针布局。使用4个杆-杆固定和具有合适长度和材料的8mm连接杆将两个钢针固定夹组件连接起来。

杆-杆固定夹应该置于框架内侧，而且连接杆两端外露的部分应该尽可能地短以增加框架的稳定性。因为在钢针插入之前不需要精确的复位，框架可以被组装，而在所有的部件被锁定之前可以原位用框架进行最余的复位。一旦完成最终的复位，就可以锁定所有的部件。如考虑该框架的稳定性，可在两个连接杆之间利用两个杆-杆固定家和一根8mm连接杆进行横向连接。

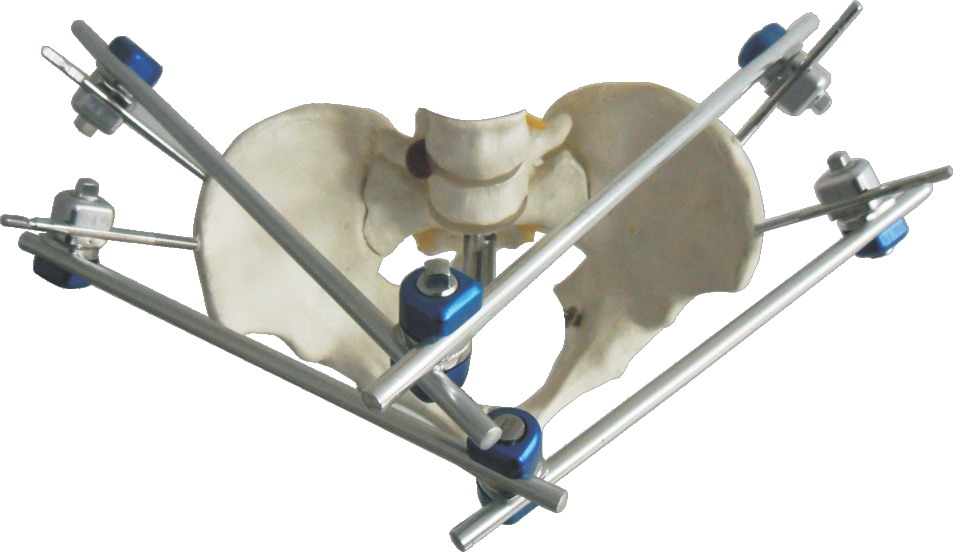

骨盆框架
这种针布局方式能够提供更多更好的骨质供钢针固定。在放置这些钢针的时候一定注意不要穿透盆骨的内侧和外侧壁。针的布局应该通过X射线照相来确认。用一个多针固定夹和一个30度连接柱来连接钢针。多针固定夹上的钢针螺栓应面向医生，以便拧紧。多针固定夹与3个具有合适长度的连接杆和4个杆-杆固定夹连接起来。应该将杆-杆固定夹置于框架的内侧，面向骨折部分，但不要放到半环形杆或30度连接柱的弯曲部分。

5mm自攻自钻钢针以45度角分别插入髂骨翼或髋臼后方（钢针指向大粗隆）。（多针固定夹作为导向器）。
如果需要更高的稳定性或必须稳定固定骨折，可以再添加额外两个固定杆-杆固定夹和8mm连接杆连接到左而和右侧连接杆。
